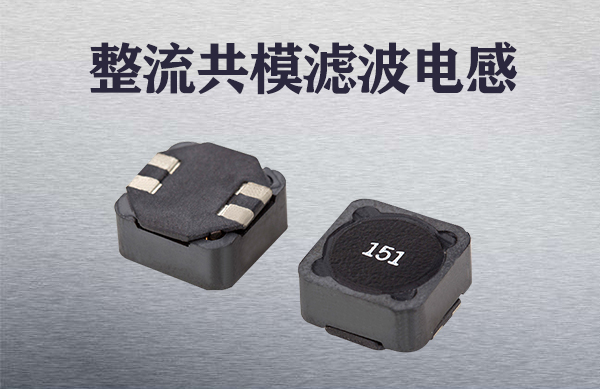

整流共模濾波電感磁環材料參數如何進行選擇呢？有哪些有效的方法！
共模濾波電感參數如何來選取呢？
1、封裝體積
共模電感分類中有插件、也有貼片和一體成型電感，要根據實際電路選擇，插件的安裝不了就只能是貼片的。
共模電感參數選取
2、阻抗特性
這是主要考慮的因素，一般在選擇時候特別注意所需濾波的頻段，需要看共模電感規格書，主要看阻抗頻率曲線，一般共模阻抗越大越好。
整流共模濾波電感參數選取
3、漏感大小
由于共模電感加工工藝等問題導致共模電感的濾波電感線圈繞制不可能一模一樣，這就會導致漏磁，產生所謂的“漏感”，需要注意考慮差模阻抗對信號的影響，尤其是高速信號，但是產生漏感有時候也不一樣就是壞的，利用共模電感產生的漏感有時候可以省去增加差模電感元器件的費用。因此我們多見于類似于下面這樣的EMI濾波器，這里是二級EMI濾波。
整流共模濾波電感參數選取
4、其他
例如生產制造的成本、品牌等也都會成為選擇共模電感的重要因素。
共模濾波電感的參數選型的四大因素？
1、第一是電感值，感值就不用多說了，選擇電感確定電感量是很重要的。
2、直流電阻就是電感導體的本身阻值，也就是直流狀態下測量出來的電阻，從理想狀態來講，電感的直流電阻越小越好。
3、溫升電流是在電感上加一特定量的直流偏壓電流，使電感本體溫度相對未加電流時的溫度上升不超過40℃（該溫度需穩定30分鐘以上且不再繼續上升），這個直流偏壓電流就叫該電感的溫升電流，溫升電流也是越大越好。
4、飽和電流是在電感上加一特定量的直流偏壓電流， 使共模濾波電感的電感值相對未加電流時的電感值下降10%-30% （一般都是按30%來算），這個直流偏壓電流就叫該電感的飽和電流，飽和電流是越大越好。
以上就是整流共模濾波電感磁環材料要注意哪些細節，除了漏感、體積、阻抗等學會辨別很重要！
想要了解更多整流共模濾波電感，歡迎咨詢！
