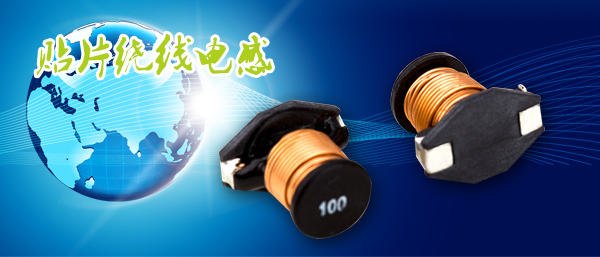

貼片繞線電感的封裝尺寸-“不可忽略”的重要事項[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2020-03-14 09:20【大中小】

　　隨著電子信息職業的開展，貼片電子元件越來越重要，特別是貼片功率電感，貼片繞線電感被廣泛應用于各個電子產品，以下淺談貼片繞線電感的封裝尺寸不可忽略的重要事項。

　　因?yàn)橘N片一體大電流電感具有小型化，高品質，高能量儲存和低電阻等特性。具有平底表面適合表面貼裝，優異的端面強度良好之焊錫性，低漏磁，低直電阻，耐大電流之特點。貼片電感的主要作用是把電能轉化后存儲起來再釋放出來。適用微型化產品，對產品空間要求比較嚴格，還有可以用貼片機機械化批量生產。

　　貼片繞線電感的封裝尺寸方式主要分為：四點封裝和全封裝兩種封裝方式，下面且聽小編為大家來詳解這兩種封閉方式。

　　四點封裝方式顧名思義可見是相當全封裝而言，在磁芯與磁環公差與配合組裝后，在設計磁環時磁環時方形的，而磁芯是圓形的，可見這兩組材料組合在一起必然產生間隙，這個間隙必須由特殊的封裝材料給封裝起來，由于HCDRH74系列間隙較小，一般采用封住方形磁環的四個角便可以實現，貼片一體大電流電感磁遮蔽性的較佳效果。由于四點封裝的外形美觀度相對全封裝的差點，所以便延伸了全封裝結構的貼片繞線電感。

　　常見的貼片貼片繞線電感的封裝尺寸：長寬（直徑）差異大的通常用類似貼片電容電阻的四位代碼，表示貼片電感的長和寬，比如：英制的1608（6.4*4.1）、3316（12.7*9.2）、5022（18.1*14.1）或公制的3216（3.2*1.6）、3225（3.2*2.5）、4532（4.5*3.2）、5750（5.7*5.0）等。長寬（直徑）差異小的通常用二或三位數的代碼來表示長（直徑）和高度，比如：63（6.2*5.8*3.2）、73（7.0*7.0*3.0）等。

想要了解更多貼片繞線電感封裝尺寸歡迎咨詢！
