市場上常用磁環電感線圈產品有

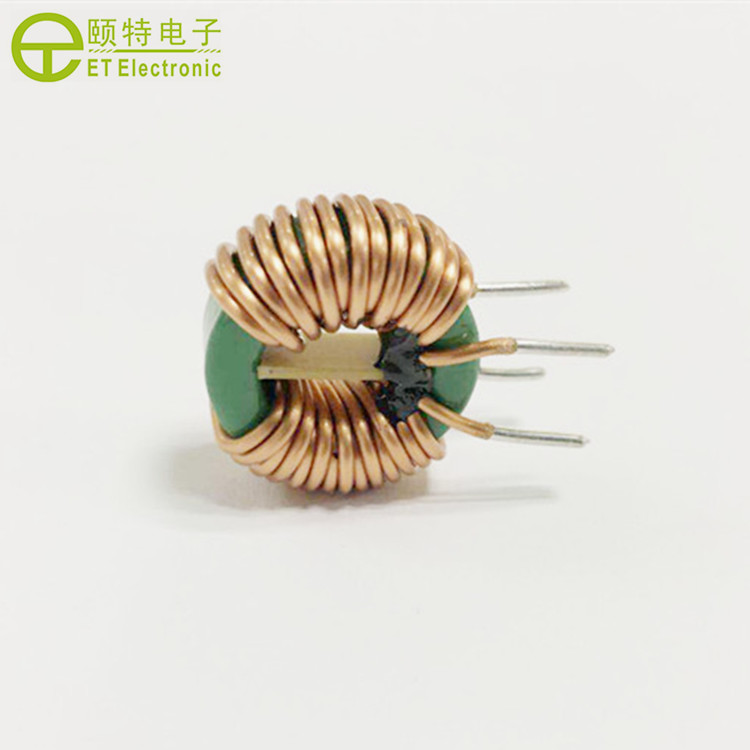

【磁環電感】簡介

近年來，電力轉換器的發展已轉向更高功率密度和半導體的更高開關頻率。一個發展使得改進性價比成為可能，因為能夠在保持系統成本幾乎不變的同時增加輸出功率。第二個發展增加了系統效率，因為由于開關頻率的增加，系統損耗隨之降低。

【磁環電感】檢驗方法：

1.磁環外觀可在正常光照條件下用目測法檢查。

2.磁環的綜合因子用“CF-3A型磁環分選儀”測量，激勵電流設定為2.5A，頻率40KHz。

3.磁環的4圈電感量用“YD2810D型LCR數字電橋”在1 KHz頻率下進行測量。

4.磁環的感生電動勢用“UI100型高頻功率源”和“UI9720磁性材料動態分析系統”在規定條件下,進行測量。

市場上常用【磁環電感】產品有

 1、單層線圈磁環電感產品

單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。

2、鐵氧體磁芯和鐵粉芯線圈磁環電感產品

線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯，可增加電感量和提高線圈的品質因素。

3、銅芯線圈磁環電感產品

銅芯線圈在超短波范圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量，這種調整比較方便、耐用。

4、色碼磁環電感產品

色碼磁環電感器是具有固定電感量的電感器，其電感量標志方法同電阻一樣以色環來標記。

5、阻流圈（扼流圈）磁環電感產品

限制交流電通過的線圈稱阻流圈，分高頻阻流圈和低頻阻流圈。

6、偏轉線圈磁環電感產品

偏轉線圈是電視機掃描電路輸出級的負載，偏轉線圈要求：偏轉靈敏度高、磁場均勻、Q值高、體積小、價格低。

-THE END -
