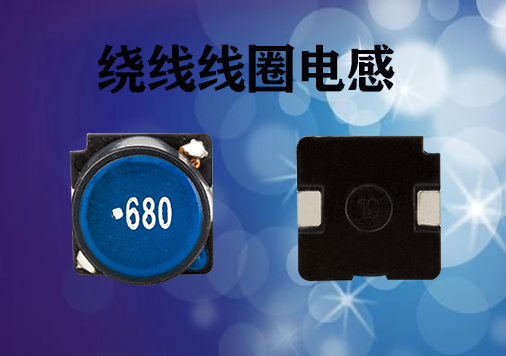

繞線線圈電感的線圈怎么才繞得快？有哪些具體的解決措施呢！

　　首先如果是磁芯導體,應該先減小繞組與磁芯之間的電容,具體方法是在繞組與磁芯之間加一層介電常數較低的絕緣材料，增加繞組與磁芯之間的距離。其次要減小匝間的電容。那么線圈的繞制方法很重要。下面就說說繞制繞線電感線圈時要特別注意的問題：

　　繞制繞線電感怎樣繞制最好？

　　1、盡量單層繞制。當空間允許時,盡量使用尺寸較大的磁芯,這樣可使線國為單層,并且增加每匝之間的距離,有效地減小匝間電容。

　　2、相比較于多層繞制方法。線圈的匝數越多,必須多層繞制時，要順著一個方向去繞，并且一邊繞，一邊重新同時做,不要繞完一層后再

　　回頭去繞第二層，這樣會產生很大的寄生電容,使得電感的濾波效果降低了。

　　3、分段式繞制。在一個磁芯上將線國分段繞制,這樣每段的電容較小,并且總的寄生電容是兩段上的寄生電容串聯,總電容量比每

　　段寄生電容雖要小很多。

　　4、繞線電感線圈的輸出輸入端要相互遠離。無論制作什么形式的電感,電感線圈的輸入和輸出都應該互相遠離,否則輸入和輸出之間的電

　　容會在頻率較高時將整個電感短路。

　　5、多個電感串聯的情況。很多時期,電路設計時需要要求較高的濾波器,此時可以將個大電容分解成一 個較大的電感和若干電感

　　量較小的小電感,在電路里面把電感串聯起來,可以擴展電感的帶寬,但是,也會增加電路的成本。

　　減少繞線電感寄生電容？

　　(1)起始端與終止端遠離(夾角大于40度)

　　(2)盡量單層繞制,并增加匝間距離

　　(3)多層繞制時,采用漸進方式繞,不要來回繞

　　(4)分組繞制(要求高時,用大電感和小電感串聯起來使用)

　　(5)干擾濾波器中的電感般使用鐵氧體材料做磁芯，繞線方式改為松散繞制時,電容下降了將近20%。

　　繞線線圈電感怎樣繞制的快？

　　電感廠家們經常繞制的單層圓筒形線圈，不論是密繞或間繞，最好先把銅線烘熱（約攝氏40-50度），戴上手套或用布片裹住銅線再繞。這樣，銅線冷卻后就箍緊線圈管，不致松脫。

　　以上便是繞線線圈電感線圈繞的快的一些小技巧！大家學會了嗎！想要了解更多，歡迎咨詢！
