在介紹共模電感選型之前先介紹扼流圈，扼流圈是一種用來減弱電路里面高頻電流的低阻抗線圈。為了提高其電感扼流圈通常有一軟磁材料制的核心。共模扼流圈有多個同樣的線圈，電流在這些線圈里反向流，因此在扼流圈的芯里磁場抵消。共模扼流圈常被用來壓抑干擾輻射，因?yàn)檫@樣的干擾電流在不同的線圈里反向，提高系統的EMC。對于這樣的電流共模扼流圈的電感非常高。

　　共模信號和差模信號只是一個相對量，共模信號又稱共模噪聲或者稱對地噪聲，指兩根線分別對地的噪聲，對于開關電源的輸入濾波器而言，是零線和火線分別對大地的電信號。雖然零線和火線都沒有直接和大地相連，但是零線和火線可以分別通過電路板上的寄生電容或者雜散電容又或者寄生電感等來和大地相連。差模信號是指兩根線直接的信號差值也可以稱之為電視差。

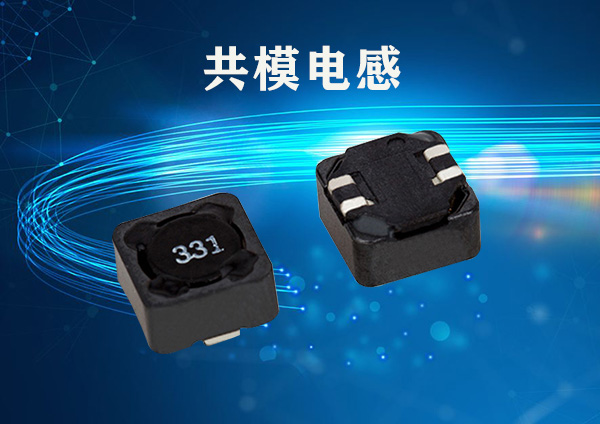

　　共模電感選型

　　根據共模電感的額定電流、直流電阻以及額定頻率下阻抗值要求，可以按步驟進行設計：

　　1 根據阻抗值計算最小電感值

　　2 共模電感選型時磁芯材料以及磁芯尺寸

　　3 確定線圈匝數

　　4 選擇導線

　　共模電感最小電感值計算公式：

　　Xl為頻率為f時的阻抗值

　　扼流圈電感值是用負載（單位：Ohms）除以信號開始衰減時的角頻率或以上頻率。例如，在50Ω的負載中，當頻率達到4000 Hz 或以上時信號開始衰減，則需要使用1.99 mH （50/2π×4000））的電感。其相應的共模濾波器構造

　　選擇所需濾波的頻段，共模阻抗越大越好，因此在選擇共模電感時需要看器件資料，主要根據阻抗頻率曲線選擇。

　　電感量計算出來后和普通設計電感一樣，在此就不詳細展開。

　　自己在繞制電感時要注意些事項，

　　1）繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。

　　2）當線圈流過瞬時大電流時，磁芯不要出現飽和。

　　3）線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。

　　4）線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的而授能力

　　共模電感磁芯的選取磁芯時，形狀尺寸、適用頻段、溫升以及價格都要考慮，常用的磁芯為U型、E型和環形。

    想要了解更多共模電感選型，歡迎咨詢！
