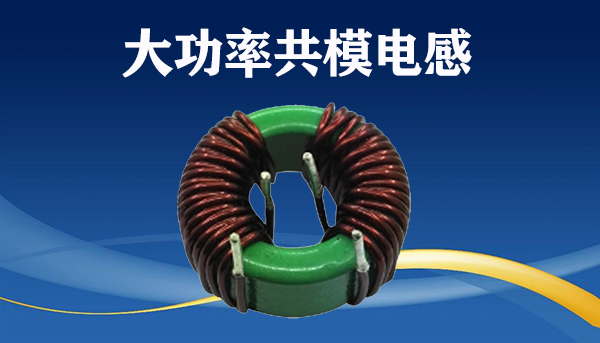

大功率共模電感在很多電感廠家中都是耳熟能詳?shù)?，但是共模電感磁芯選擇時的注意事項有哪些呢？

　　對大功率共模電感電流起到抑制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量。

　　大功率共模電感磁芯選擇時的注意事項？  電感廠家可以根據共模電感的額定電流、直流電阻以及額定頻率下阻抗值要求，可以按步驟進行設計：

　　1、根據阻抗值計算最小電感值

　　2、選擇導線

　　3、選擇共模電感磁芯材料以及磁芯尺寸

　　4、確定線圈匝數

　　大功率共模電感磁芯的最小電感值計算公式：

　　Xl為頻率為f時的阻抗值

　　扼流線圈電感值是用負載（單位： Ohms）除以信號開始衰減時的角頻率或以上頻率。例如，在50Ω的負載中，當頻率達到 4000 Hz 或以上時信號開始衰減，則需要使用 1.99 mH （50/2π×4000））的電感。

　　大功率共模電感磁芯在制作時的注意事項：

　　1、制作在無線線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。

　　2、當共模電感線圈流過瞬時大電流時，磁芯不要出現飽和。

　　3、大功率電感線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。

　　4、共模電感磁芯應盡可能繞制單層，這樣做可減小線圈的寄生電容，增加電感線圈對瞬時過電壓的傳授能力。

    想要了解更多大功率共模電感，歡迎咨詢！
