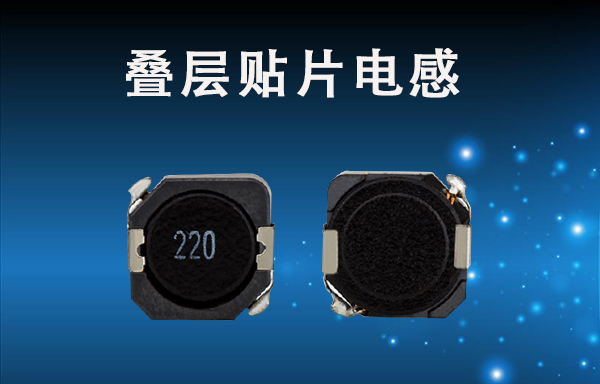

疊層貼片電感-飽和后會發熱怎么解決[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2020-07-31 08:29【大中小】

　　疊層貼片電感在電路運作用經常有碰到飽和發熱問題？當遇到這些情況怎么來解決呢！

　　導致疊層貼片電感飽和后發熱的原因有哪些？

導致疊層貼片電感發熱的原因有很多，不見的電感值選取不合理就發熱，但有一點，通常能夠走1A電流的330uH電感內阻肯定沒有那么大，通常不會超過0.5歐姆，你這里可能是電感用錯了我猜測你用的是色環電感，你可以看看CD127封裝的220uH電感，另外PCB布局布線不合理也會導致發熱。廠家一般電感發熱的原因只有兩種：1、銅損 2、磁損

　　銅損應該比較容易理解，內部由一定匝數的銅線構成的，那么這段銅線自然就存在有阻抗，電流通過的也就自然有損耗了。可是在磁性材料應用那塊來說，除了正常的線阻損耗外，漏感、磁通、工作頻率、等等是否也要考慮進去呢？磁損這塊先等電感廠家來討論一下吧。

　　貼片電感飽和后發熱如何來解決?

　　電感線圈發熱是由于線圈電阻很低，220V電壓加上以后會產生很大電流，電流大就會很熱，可以嘗試增加電壓頻率，頻率增加，感抗增加，電流就小了。

　　1、線經太細,這會導致電感的電阻很大,在電流的有效值一定的情況下,電桿發熱就很正常了

　　2、電感飽和,這種發熱也很普遍。

　　3、電感兩端有振蕩較大的電壓。

　　建議把磁心換大,這樣可減少匝數,縮短線長.正激變換,紋波電流小,磁損小,主要是電阻熱，檢查濾波電容，還有電容失效會造成電感過熱變色。

　　貼片電感磁珠是否接在整流管后面？該電感前端如有濾波電容請檢查是否開路

　　此時此刻電源有兩個同樣的電感，一個串在正極，一個串在負極（沒有壞），電感前面直接的是可控的場管沒有其它電容，通過這兩個一正一負串起來的電感給一個線圈通電，并且由前端管子給的受控脈沖直電流。

　　1、線經太細,這會導致電感的電阻很大,在電流的有效值一定的情況下,電桿發熱就很正常了。

　　2、疊層貼片電感兩端有振蕩較大的電壓.

　　3、貼片電感飽和,這種發熱也很普遍，把磁心換大,這樣可減少匝數,縮短線長.正激變換,紋波電流小,磁損小,主要是電阻熱。

想要了解更多疊層貼片電感，歡迎咨詢！
