疊層電感代替繞線電感要注意哪些問題？
繞線電感是傳統繞線電感器小型化的產物，疊層型電感器是采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還小。

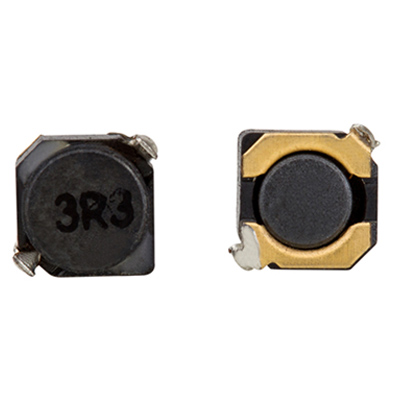

繞線型電感：它的特點是電感量范圍廣（mH~H），電感精度高，損耗?。碤值大），容許電流大，制作工藝繼承性強、簡單、成本低等；不足之處是在進一步小型化方面受到限制。陶瓷芯的繞線型片式電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占有一席之地。
疊層電感：具有良好的磁屏蔽性，燒結密度高，機械強度好，與繞線型電感相比有：尺寸小、有利于電路的小型化，磁路閉合、不會干擾周圍的元器件，也不會受到周圍元器件的干擾，有利于元器件的高密度安裝；疊層一體化結構、可靠性高、耐熱性好、可焊性好、形狀規則，適合自動化表面安裝生產。不足之處是合格率較低，成本高，電感量小，Q值小。
在實際應用中，疊層電感其實也可以替代繞線電感使用，但是在操作重要注意以下兩點：
首先，疊層電感代替繞線電感使用時，疊層電感的參數要比繞線電感的參數更好更高。
其次，要注意疊層電感與繞線電感的區別。
疊層電感與繞線電感的區別在于：
1、 疊層的散熱性更好，ESR值更小。但耐電流較繞線小。
2、 繞線的散熱性不如疊層，ESR值更高，但耐電流會更大。
3、 疊層的成本比繞線低 。
