不同種類的共模電感，共模電感之間，也存有很大的差別，現在我們就來細究一下不同種類的共模電感有何區別。

　　不同種類的共模電感，先說一下，插件共模電感吧。

　　插件共模電感中最常見的兩款電感：磁環共模電感和共模UU電感，兩者都是應用相對廣泛的共模電感，先要將這兩種提出來，是因?yàn)閮烧哂刑嗟南嗨浦帯?/span>

　　首先是兩者的物理參數大致相同，都是大功率，大感值，都是由錳鋅材料所生產而成。

　　其次，兩者使用環境相同：都是用于電源前端，進行濾波作業。

　　在對電感值要求不高、電流較小的情況下磁環共模電感可與共模UU電感互相替換，但如果面對工業級電流（8-10A）或是感值要求很高時，則必須使用磁環共模電感。

　　雖然磁環共模電感的使用范圍比共模UU電感范圍要廣，電流適應能力大，但由于磁環共模電感線徑較粗，生產時需要人工進行掛腳，導致價格較為昂貴。而共模UU電感線徑較細，可以進行全自動化生產，價格相對便宜。

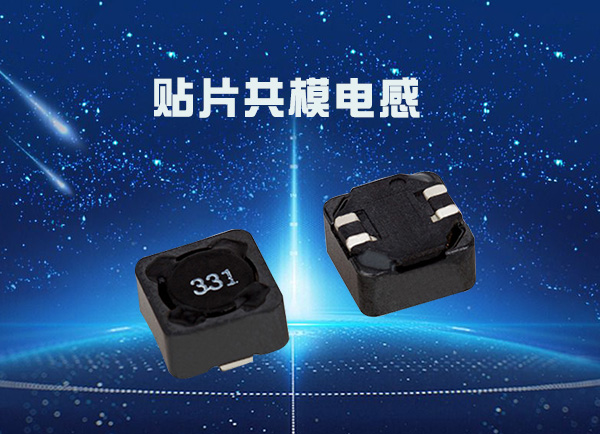

　　不同種類的共模電感，除了以上兩種常見共模電感，貼片共模電感也不得不提一下。

　　貼片共模電感由于生產材料為鎳鋅，常規使用在直流電路中進行濾波工作。同時由于貼片共模電感感值較小（通常小于1mH），所以無法與上面的兩款共模電感進行相互替換。

想要了解更多共模電感，歡迎咨詢！
