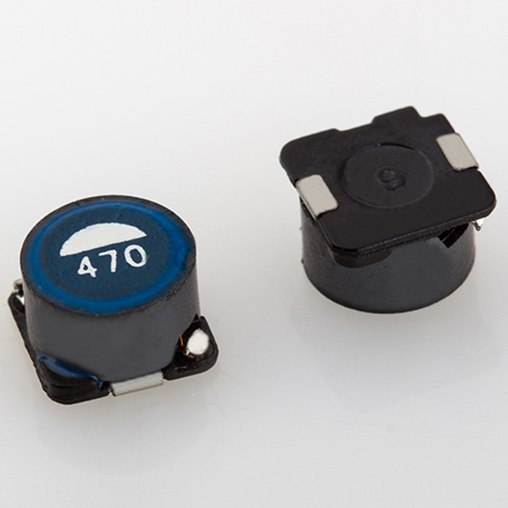

用萬用表怎么樣測量【電感】

???

電感器、變壓器檢測方法與經驗

1、色碼電感器的的檢測

將萬用表置于R×1擋，紅、黑表筆各接色碼電感器的任一引出端，此時指針應向右擺動。根據測出的電阻值大小，可具體分下述三種情況進行鑒別：

A、被測色碼電感器電阻值為零，其內部有短路性故障。B?被測色碼電感器直流電阻值的大小與繞制電感器線圈所用的漆包線徑、繞制圈數有直接關系，只要能測出電阻值，則可認為被測色碼電感器是正常的。

2、中周變壓器的檢測

A、將萬用表撥至R×1擋，按照中周變壓器的各繞組引腳排列規律，逐一檢查各繞組的通斷情況，進而判斷其是否正常。B?檢測絕緣性能

將萬用表置于R×10k擋，做如下幾種狀態測試：

(1)初級繞組與次級繞組之間的電阻值；

(2)初級繞組與外殼之間的電阻值；

(3)次級繞組與外殼之間的電阻值。

上述測試結果分出現三種情況：【電感】

(1)阻值為無窮大：正常；

(2)阻值為零：有短路性故障；

(3)阻值小于無窮大，但大于零：有漏電性故障。

3、電源變壓器的檢測

A、通過觀察變壓器的外貌來檢查其是否有明顯異常現象。如線圈引線是否斷裂，脫焊，絕緣材料是否有燒焦痕跡，鐵心緊固螺桿是否有松動，硅鋼片有無銹蝕，繞組線圈是否有外露等。

 B、絕緣性測試。用萬用表R×10k擋分別測量鐵心與初級，初級與各次級、鐵心與各次級、靜電屏蔽層與衩次級、次級各繞組間的電阻值，萬用表指針均應指在無窮大位置不動。否則，說明變壓器絕緣性能不良。

 C、線圈通斷的檢測。將萬用表置于R×1擋，測試中，若某個繞組的電阻值為無窮大，則說明此繞組有斷路性故障。

 D、判別初、次級線圈。電源變壓器初級引腳和次級引腳一般都是分別從兩側引出的，并且初級繞組多標有220V字樣，次級繞組則標出額定電壓值，如15V、24V、35V等。再根據這些標記進行識別。

 E、空載電流的檢測。
(a)、直接測量法。將次級所有繞組全部開路，把萬用表置于交流電流擋(500mA，串入初級繞組。當初級繞組的插頭插入220V交流市電時，萬用表所指示的便是空載電流值。此值不應大于變壓器滿載電流的10％～20％。一般常見電子設備電源變壓器的正?？蛰d電流應在100mA左右。如果超出太多，則說明變壓器有短路性故障。(b)、間接測量法。在變壓器的初級繞組中串聯一個10?/5W的電阻，次級仍全部空載。把萬用表撥至交流電壓擋。加電后，用兩表筆測出電阻R兩端的電壓降U，然后用歐姆定律算出空載電流I空，即I空=U/R。

 F、空載電壓的檢測。將電源變壓器的初級接220V市電，用萬用表交流電壓接依次測出各繞組的空載電壓值(U21、U22、U23、U24)應符合要求值，允許誤差范圍一般為：高壓繞組≤±10%，低壓繞組≤±5％，抽頭的兩組對稱繞組的電壓差應≤±2％。

 G、一般小功率電源變壓器允許溫升為40℃～50℃，如果所用絕緣材料質量較好，允許溫升還可提高。

 H、檢測判別各繞組的同名端。在使用電源變壓器時，有時為了得到所需的次級電壓，可將兩個或多個次級繞組串聯起來使用。采用串聯法使用電源變壓器時，參加串聯的各繞組的同名端必須正確連接，不能搞錯。否則，變壓器不能正常工作。I.電源變壓器短路性故障的綜合檢測判別。電源變壓器發生短路性故障后的主要癥狀是發熱嚴重和次級繞組輸出電壓失常。通常，線圈內部匝間短路點越多，短路電流會越大，而變壓器發熱會越嚴重。檢測判斷電源變壓器是否有短路性故障的簡單方法是測量空載電流(測試方法前面已經介紹)。存在短路故障的變壓器，其空載電流值將遠大于滿載電流的10％。當短路嚴重時，變壓器在空載加電后幾十秒鐘之內便會迅速發熱，用手觸摸鐵心會有燙手的感覺。此時不用測量空載電流便可斷定變壓器有短路點存在。
