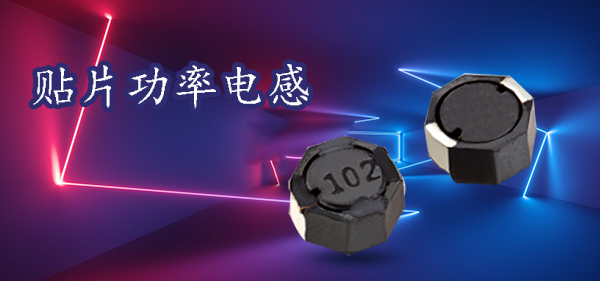

貼片功率電感的額定電流測試環節很重要！那么貼片功率電感的選擇就顯得至關重要了！

　　貼片功率電感的選擇,在現實的電源設計中，貼片功率電感的選擇非常關鍵。在DC-DC轉換器中，電感器是僅次于IC的核心元件。電感廠家選擇一種合適的貼片功率電感，能夠獲得較高的轉換效率。在選擇電感器時所使用的主要參數有電感值、額定電流、直流電阻等。其中在選擇功率電感的額定電流時，根據電感的規格書，會發現電感的額定電流有兩種，這兩個額定電流的定義是什么呢，在選型電感時，電感廠家應該如何選擇合適的電流參數，文章里會做一定的解釋。

　　一、貼片功率電感計中如何選擇額定電流？

　　 Heating Current是評估的電感的熱效應，如果超過這個參數使用的話，會導致貼片功率電感過熱。

　　Saturation Current，是以電感值的下降程度為指標的額定電流，在開關電源中，超出該范圍使用時可能會由于紋波電流的增加而導致IC控制不穩定。

　　因此在實際的使用中，通俗來說，一般選擇兩個電流值里面比較小的那個作為設計限值。比如下面中的4個PLUSE電感的 Irated，均取的Heating Current和Saturation Current其中的相對小的那個作為額定電流 。 (注意PA1513.321這個器件，為什么Irated不是45A?注意Pulse的Saturation Current定義為20%的電感值下降，41A的時候只有10%的電感值下降。)

　　二、貼片功率電感中規格尺寸額定電流選用技巧？

　　貼片功率電感的選擇,貼片電感的主要規格除尺寸大小外，還有開關頻率下的貼片電感值、額定飽和電流、額定電流、電感線圈的直流阻抗、交流阻抗以及Q因子。根據應用情況的區別，電感類型的選擇――屏蔽式或非屏蔽式――也是很重要的。

　　與電容中的直流偏置相似，廠商A的2.2μH電感可能與廠商B的完全不同。在相關的溫度范圍內電感值與直流電流的關系是一條非常重要的曲線，必 須向廠商索要。貼片電感在這條曲線上可以查到額定飽和電流。ISAT一般定義為電感值降量為額定值的30[[%]]時的直流電流。某些電感生產商沒有規定ISAT.他們可能之給出了溫度高于環境溫度40℃時的直流電流。

　　當開關頻率超過2MHz時，必 須特別關注貼片電感的交流流失。規格說明書中列出比較的不同廠家的電感的ISAT和DCR在關閉頻率下可能有極為迥異的交流阻抗，導致輕負載下明顯的效率差異。

想要了解更多貼片功率電感的選擇問題，歡迎咨詢！
